Gebruikershandleiding
Digitale klokthermostaat
iSense

Inhoudsopgave

1. Inleiding
2. Overzicht
3. Installatie
   3.1 Plaats van de regelaar
   3.2 Montage en aansluiting
   3.3 Plaats van de buitensensor
   3.4 Ruimtevoeler (Alleen regelaar RF)
4. Voor eerste gebruik
   4.1 Taal, tijd en datum instellen
   4.2 Standaardinstelling
5. Instellen
   5.1 Drie gebruikersniveaus
   5.2 Klokprogramma maken of wijzigen
   5.3 Continutemperaturen instellen
   5.4 Groepensturing
   5.5 Regelstrategie instellen
   5.6 Vakantieprogramma instellen
6. Regelaar gebruiken
   6.1 Programma kiezen
   6.2 Temperatuur tijdelijk wijzigen
   6.3 Openhaardfunctie
   6.4 Informatie
   6.5 Weergave van het geschatte energieverbruik
7. Meldingen
   7.1 Foutmeldingen
   7.2 Servicemelding
8. Technische specificaties
9. ErP-informatie
   9.1 Productkaart

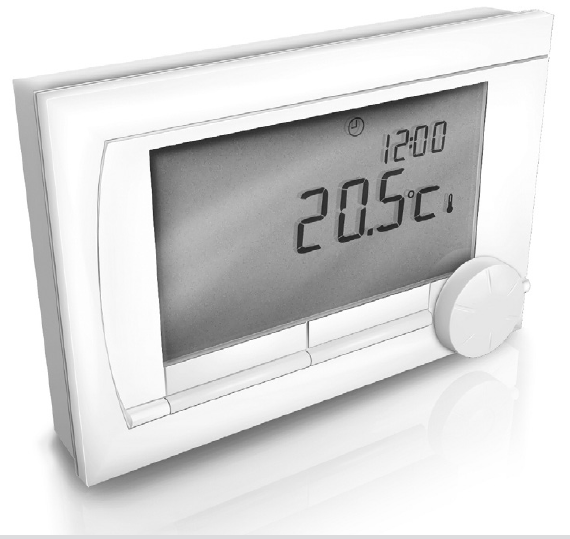

1. Inleiding

De iSense is een OpenTherm klokthermostaat met veel uitgebreide functies.
De regelaar wordt geleverd in twee uitvoeringen:

• iSense OpenTherm
• iSense RF (draadloos), met daarbij de iBase (basisstation) RF-zender

Deze gebruikershandleiding behandelt beide uitvoeringen (OpenTherm en RF). Waar het informatie betreft die geldt voor een van beide uitvoeringen, wordt dit duidelijk vermeld.
Een volledige beschrijving van de regelaar vindt u in de installatie- en servicehandleiding.

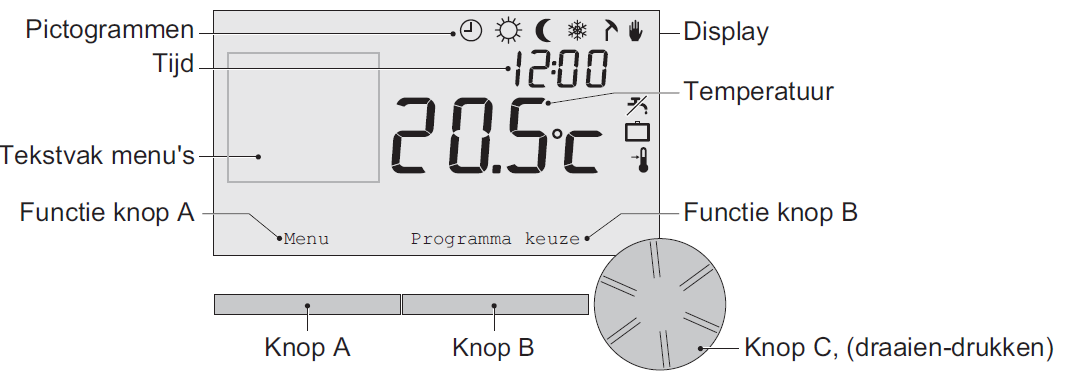

2. Overzicht

De regelaar is menugestuurd, waardoor de bediening zeer eenvoudig is: hij heeft maar drie knoppen.

Belangrijkste pictogrammen		Niet getoonde pictogrammen
	Klokprogramma actief		Regelaar vraagt warmte
	Continu dagtemperatuur		CV-ketel brandt voor warmwater
	Continu nachttemperatuur		CV-ketel brandt voor CV
	Vorstbeveiliging		Groep 1 is actief
	Zomerstand		Groep 2 is actief
	Handmatige stand		Electriciteitsproductie
	Vakantieprogramma	Waarschuwingssymbolen
	Tapwater-warmhoudfunctie uitgeschakeld		Waterdruk in cv-ketel te laag
	Actuele kamertemperatuur		Algemeen waarschuwingssymbool
	Ingestelde kamertemperatuur		Service nodig aan de cv-ketel
			Batterij in regelaar bijna leeg
			Draadloze verbinding verbroken

3. Installatie

3.1 Plaats van de regelaar

Standaard is de regelaar ingesteld op ruimteregeling, wat inhoudt dat de binnentemperatuur wordt gebruikt voor het regelen van de cv. U kunt de regelaar daarom het beste aan een binnenmuur hangen in de kamer waar u het meest verblijft, bijvoorbeeld de woonkamer.
Hang de regelaar niet te dicht in de buurt van warmtebronnen (open haard, radiator, lamp, kaarsen, direct zonlicht, enzovoort), of op plaatsen waar het kan tochten.

Regelaar RF

• Plaats de regelaar op minstens 1 meter van apparaten met elektromagnetische emissies, zoals wasmachines, wasdrogers, draadloze telefoons, tv’s, computers, magnetrons enzovoort.
• Plaats de regelaar zodanig dat de ontvangst goed is. Houd er rekening mee dat voorwerpen waarin metaal is verwerkt, de ontvangst beïnvloeden. Denk aan beton met staal, spiegels en ramen met metaalcoating, isolatiefolie enzovoort.

  Toelichting - Over het algemeen is de reikwijdte van de regelaar RF in gebouwen 30 meter.
  Dit is slechts een indicatieve waarde! De daadwerkelijke reikwijdte van het RF signaal is in hoge mate afhankelijk van de lokale omgeving.
  Houdt er rekening mee dat het aantal muren en plafonds, al dan niet voorzien van metaal, de ontvangst (sterk) kan beïnvloeden.
  Ook andere voorwerpen waarin metaal verwerkt is kunnen de ontvangst beïnvloeden. Denk hierbij aan, spiegels en ramen met metaalcoating, isolatiefolie, wasmachines, wasdrogers enzovoort.

  Zie
  De signaalsterkte is af te lezen via Menu > Informatie.

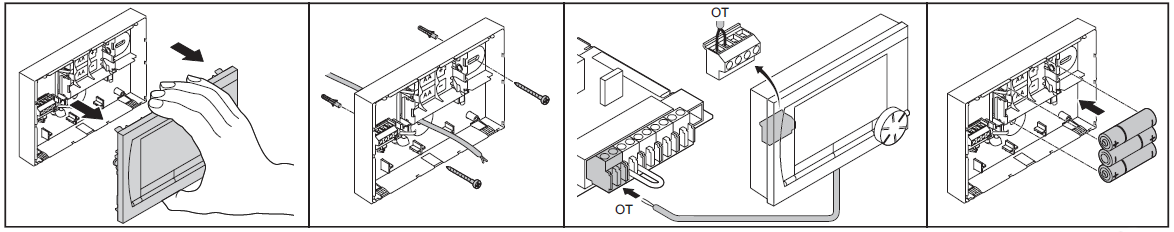

3.2 Montage en aansluiting

Voordat u de regelaar kunt monteren en aansluiten, moet u eerst:

• De ketel zo instellen dat hij kan worden aangesloten op een regelaar OpenTherm.
• De ketel uitzetten.

Raadpleeg hiervoor de documentatie van de ketel.
OpenTherm is polariteit ongevoelig, u mag de draden dus onderling verwisselen.

Ga als volgt te werk:


Plaats eventueel 3 AA-batterijen (penlites) in de regelaar. Deze zijn niet bijgeleverd. De batterijen zorgen ervoor dat de klok blijft lopen als de ketel uitgeschakeld is.
Verder zijn batterijen nodig voor de achtergrondverlichting van de regelaar, bij ketels die niet zijn uitgerust met OpenTherm Smart Power.

Alleen regelaar RF
Plaats 3 AA-batterijen (penlites) in de regelaar. Deze zijn nodig om de regelaar RF te laten functioneren.

Toelichting

• De regelaar is nu klaar voor gebruik. Voor de regelaar RF dient nu basisstation RF te worden gemonteerd. Raadpleeg hiervoor de basisstation RF documentatie.
• De ingestelde programma’s blijven bewaard als de ketel of de regelaar is uitgeschakeld (ook als geen batterijen zijn geplaatst).

3.3 Plaats van de buitensensor

Een buitentemperatuursensor wordt niet standaard geleverd bij de regelaar.
U heeft deze sensor alleen nodig als u de binnentemperatuur weersafhankelijk wilt regelen.

Toelichting
Raadpleeg voor het aansluiten van een buitentemperatuursensor de documentatie van uw ketel.

3.4 Ruimtevoeler (Alleen regelaar RF)

Een RF ruimtevoeler is optioneel verkrijgbaar voor een regelaar RF. Deze sensor vervangt de interne regelaar sensor.

4. Voor eerste gebruik

4.1 Taal, tijd en datum instellen

Als u de regelaar aansluit, verschijnt het menu voor de taalkeuze (internationale versie) of de tijdinstelling (Nederlandse versie).

1. Kies de gewenste taal door aan knop C te draaien en druk op knop C om te bevestigen.
2. Volg de aanwijzingen op het scherm om de tijd, het jaar, de maand en de dag te kiezen.

De regelaar is nu klaar voor gebruik. Na de installatie is het standaardprogramma geactiveerd (zie paragraaf 4.2). De temperatuur wordt nu geregeld volgens dit klokprogramma.

Toelichting
De regelaar schakelt automatisch van zomer- naar wintertijd en terug.

4.2 Standaardinstelling

Ruimteregeling
Standaard staat de regelaar ingesteld op ruimteregeling. Dat betekent dat de aanvoertemperatuur van het cv-water geregeld wordt op basis van de temperatuur in de ruimte waar de regelaar hangt. De ketel is ook weersafhankelijk aan te sturen, dat wil zeggen op basis van de buitentemperatuur. In de regelaar is een stooklijn geprogrammeerd, die samen met de buitentemperatuur de wateraanvoertemperatuur bepaalt. De stooklijn moet zo worden gekozen dat het ongunstigste vertrek ook bij zeer lage buitentemperaturen goed kan worden verwarmd.

Zie
Zie voor meer informatie over weersafhankelijk regelen paragraaf 5.5.

Klokprogramma
Het standaardklokprogramma stelt dagelijks de temperatuur als volgt in:

• 06.00 – 19.00: 20°C
• 19.00 – 23.00: 21°C
• 23.00 – 06.00: 15°C +

U kunt het klokprogramma uiteraard aanpassen aan uw eigen wensen. Zie daarvoor hoofdstuk 5.

5. Instellen

5.1 Drie gebruikersniveaus

De regelaar kent drie gebruikersniveaus:

• Eenvoudig: in deze stand worden er geen klokprogramma’s gebruikt. U kunt de temperatuur op de regelaar alleen handmatig instellen.
• Standaard: dit is de standaardstand. De meeste opties kunt u gebruiken, zoals het klokprogramma.
• Uitgebreid: in deze stand kunt u twee standaardklokprogramma’s A en B gebruiken en kunt u meer instellingen doen en uitgebreidere informatie opvragen.

U kunt het gebruikersniveau wijzigen via het menu: Menu > Instellingen > Gebruikersinst. > Gebruiksniveau.

Toelichting
Deze handleiding behandelt de meeste functies van de stand Standaard. Dit is de stand na eerste ingebruikname.

5.2 Klokprogramma maken of wijzigen

Een klokprogramma regelt de temperatuur automatisch gedurende een dag, en is voor iedere weekdag afzonderlijk in te stellen. U kunt het standaard klokprogramma aanpassen, of een geheel nieuw programma invoeren.

Toelichting
De regelaar begint standaard al vóór het ingestelde tijdstip met aanwarmen, zodat de ruimte op het juiste tijdstip op de gewenste temperatuur is.

Overzicht maken
Het is handig om eerst voor uzelf een overzicht te maken met schakelmomenten: op welk tijdstip moet het hoe warm zijn in huis?
Dit hangt natuurlijk af van wie er wanneer thuis is, hoe laat u opstaat enzovoort. U kunt per dag 6 schakelmomenten instellen.

Nieuw klokprogramma maken

1. Kies in Menu > Programma > Klokprogramma > Nieuw.
2. Kies eventueel een uitgangsprogramma (Weekend thuis, Midweek thuis of Overdag thuis).
   - Op basis daarvan kunt u uw eigen klokprogramma instellen.
   - Druk op knop C om te bevestigen.
3. Ga naar de dag waarvoor u het klokprogramma wilt instellen.
   - Druk op knop C om te bevestigen.
4. Ga naar het schakelmoment dat u wilt instellen.
   - Druk op knop C om te bevestigen.
   Toelichting
   Met de knop Verwijder verwijdert u het geselecteerde schakelmoment.
5. Stel met knop C het tijdstip en de bijbehorende gewenste temperatuur in.
6. Heeft u alle schakelmomenten van een dag ingesteld, dan kunt u de instelling van die dag kopiëren naar andere dagen:
   - Ga naar de dagaanduiding.
   - Druk op Kopiëren.
   - Selecteer met knop C de dag(en) waarnaar u de instellingen wilt kopiëren en druk op Opslaan.
7. Ga naar de dagaanduiding.
   - Druk vervolgens op knop C.
8. Ga naar stap 3 om de volgende dag in te stellen, of druk op Terug om dit menu af te sluiten.

Bestaand klokprogramma wijzigen

1. Kies in Menu > Programma > Klokprogramma > Wijzigen.
2. Ga naar de dag waarvoor u het klokprogramma wilt wijzigen.
   - Druk op knop C om te bevestigen.
3. Ga naar het schakelmoment dat u wilt wijzigen.
   - Druk op knop C om te bevestigen.
   Toelichting
   Met de knop Verwijder verwijdert u het geselecteerde schakelmoment.
4. Stel met knop C het tijdstip en de bijbehorende gewenste temperatuur in.
5. Heeft u alle schakelmomenten van een dag ingesteld, dan kunt u de instelling van die dag kopiëren naar andere dagen:
   - Ga naar de dagaanduiding.
   - Druk op Kopiëren.
   - Selecteer met knop C de dag(en) waarnaar u de instellingen wilt kopiëren en druk op Opslaan.
6. Ga naar de dagaanduiding.
   - Druk vervolgens op knop C.
7. Ga naar stap 2 om de volgende dag in te stellen, of druk op Terug om dit menu af te sluiten.

Standaardinstellingen herstellen
Kies Menu > Programma > Klokprogramma > Fabrieksprog. om de instellingen van het standaardklokprogramma terug te zetten.

5.3 Continutemperaturen instellen

In plaats van het klokprogramma kunt u ook de ruimtetemperatuur continu op een bepaalde waarde instellen.
Via Menu > Programma kunt u drie verschillende continutemperaturen instellen:

• Dagtemperatuur: ruimtetemperatuur overdag, behorende bij het programma Continu dag.
• Nachttemperatuur: ruimtetemperatuur ’s nachts, behorende bij het programma Continu nacht.
• Vorsttemperatuur: ruimtetemperatuur om de ruimte waar de regelaar hangt, tegen bevriezing te beschermen. Deze instelling hoort bij het programma Vorstbeveiligd.

Zie
De genoemde programma’s worden uitgelegd in paragraaf 6.1.

5.4 Groepensturing

M.b.v. de c-Mix (groepenmodule) kan de regelaar twee groepen sturen, beide groepen kunnen hun eigen programmakeuze en regelstrategie krijgen.
Dat doet u via: Menu > Instellingen > Systeem > CV installatie > Groepen. Standaard staat deze op Geen groepen.

Bij de keuze 1 & 2 apart, is het mogelijk elke groep zijn eigen programma te geven.
Het symbool komt in het standaard scherm waarbij d.m.v. drukken op de draai/drukknop geschakeld wordt tussen de bediening van groep 1 en groep 2.
Bij de keuze 2 volgt 1 krijgen beide groepen wel een eigen regelstrategie, maar zal groep 2 de programmakeuze volgen van groep 1.

5.5 Regelstrategie instellen

In de regelaar kunt u op verschillende manieren gebruik maken van de ruimte- en/of weersafhankelijke regelingen. U kiest een regeling via Menu > Instellingen > Systeem > Regel strategie.

Toelichting
Voor deze wijzigingen moet het gebruikersniveau Uitgebreid ingesteld zijn (zie paragraaf 5.1).

Specifieke instellingen weersafhankelijke regeling
Als u voor een weersafhankelijke regeling heeft gekozen, kunt u een aantal extra instellingen doen, via Menu > Instellingen > Systeem > OTC instellingen.

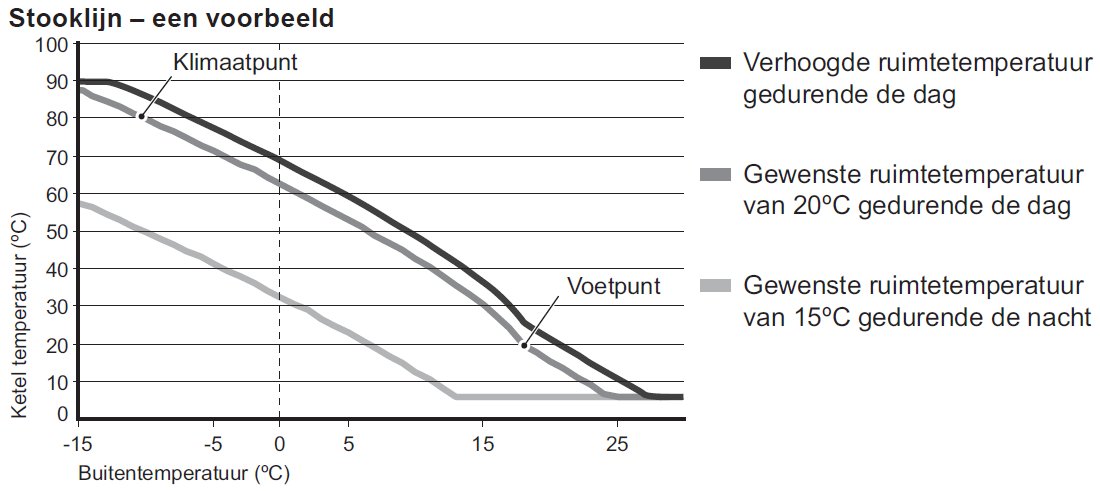

• Stooklijn:
  - Voetpt. buiten: buitentemperatuur voetpunt
  - Voetpt. aanvoer: aanvoertemperatuur voetpunt
  - Klimaatpt.buiten: buitentemperatuur klimaatpunt
  - Klimaatpt. aanv.: aanvoertemperatuur klimaatpunt
  - Kromming: mate van de kromming van de stooklijn, afhankelijk van uw cv-systeem. Kies de gebruikte warmtelichamen: vloerverwarming, radiatoren of convectoren. Dit zorgt voor een beter comfort in voor- en naseizoen.

  Toelichting
  De stooklijn is gebaseerd op een buitentemperatuur van 20°C. Na het verhogen van de gewenste ruimtemperatuur verschuift de stooklijn omhoog. De mate van verhoging wordt bepaald door de instelling van de functie Ruimte invloed.
• Ruimte invloed: invloedfactor van stooklijnverschuiving.
• Stookgrens dag: buitentemperatuur waarboven de cv uitgeschakeld is gedurende de dag. De stookgrens dag is van toepassing als de gewenste ruimtetemperatuur hoger is dan de nachttemperatuur die ingesteld is via Menu > Programma > Nachttemperatuur.
• Stookgrens nacht: buitentemperatuur waarboven de cv uitgeschakeld is gedurende de nacht. De stookgrens nacht is van toepassing als de gewenste ruimtetemperatuur gelijk of lager is dan de nachttemperatuur die ingesteld is via Menu > Programma > Nachttemperatuur.

Toelichting
Zie de installatie- en servicehandleiding voor de stookgrens dag/nacht.

De stooklijninstellingen zijn sterk afhankelijk van het ontwerp van het cv-systeem en de woning. Een eenduidig advies hiervoor is er dus niet.
Gedurende het gebruik kan de stooklijn worden geoptimaliseerd. Bij het verhogen of verlagen van de temperatuur schuift de stooklijn mee omhoog of omlaag.

5.6 Vakantieprogramma instellen

Bent u langere tijd van huis, dan kan het handig zijn om een vakantieprogramma in te stellen. Dit zorgt gedurende de periode die u instelt, voor een constante temperatuur in uw huis. Die temperatuur stelt u zelf in.

Een vakantieprogramma treedt automatisch in werking vanaf 0.00 uur op de begindatum en eindigt bij aanvang van de einddatum.

Op het display verschijnt het symbool  . Na afloop van de ingestelde periode wordt dit programma uitgeschakeld en verwijderd. U kunt maximaal 16 vakantieprogramma’s instellen.
Dat doet u via Menu > Programma > Vakantie prog.:

• Kies Bekijken om de ingestelde vakantieprogramma’s in te zien.
• Kies Wijzigen om programma’s te wijzigen of te verwijderen.
• Kies Invoeren om een nieuw programma toe te voegen.
• Kies Gewenste temp. om de constante temperatuur in te stellen.

6. Regelaar gebruiken

6.1 Programma kiezen

Via Programmakeuze in het hoofdscherm kunt u een van de volgende programma’s kiezen:
• Klokprogramma: de cv-temperatuur wordt geregeld volgens het programma dat u heeft ingesteld.
• Continu dag: de temperatuur blijft constant op de dagtemperatuur die u heeft ingesteld.
• Continu nacht: de temperatuur blijft constant op de nachttemperatuur die u heeft ingesteld.
• Vorstbeveiligd: de temperatuur blijft constant op de vorstbeveiligingstemperatuur die u heeft ingesteld. Bij dit programma is de tapwater-warmhoudfunctie uitgeschakeld.
• Zomerstand: de temperatuur blijft constant op de nachttemperatuur, waarbij tussen 6.00 uur en 23.00 uur het tapwater wel wordt warmgehouden (waardoor u sneller warm water krijgt).

6.2 Temperatuur tijdelijk wijzigen

U kunt altijd een gekozen klok- of continuprogramma (tijdelijk) uitschakelen door de temperatuur handmatig in te stellen.

1. Draai vanuit het hoofdscherm aan knop C om een nieuwe temperatuur in te stellen.
2. Druk op Tijd aanpassen als u ook een eindtijd voor de handmatig gekozen temperatuur wilt instellen en kies deze tijd met draaiknop C.

   Toelichting
   Kiest u geen eindtijd en was er een klokprogramma actief, dan wordt dat klokprogramma weer actief bij het eerstvolgende schakelpunt. De handmatige bediening wordt dan uitgeschakeld.



3. Druk op Datum aanpassen als u ook een einddatum voor de handmatig gekozen temperatuur wilt instellen en kies deze tijd met draaiknop C.
4. Druk op draaiknop C om terug te gaan, of wacht 5 seconden totdat de regelaar vanzelf teruggaat naar het hoofdscherm.

Om de handmatige temperatuurwijziging op te heffen, drukt u op de knop Vervolg programma.

6.3 Openhaardfunctie

Als de temperatuur in de ruimte waar de regelaar hangt, de ingestelde temperatuur bereikt, schakelt de cv uit. Dit kan onwenselijk zijn, bijvoorbeeld wanneer u een open haard aan heeft of als er veel mensen aanwezig zijn.
In zo’n situatie worden de overige ruimtes in huis ook niet meer verwarmd.

Om de overige ruimten toch te verwarmen kunt u de functie Openhaard inschakelen, via de knop Programmakeuze. Daarbij wordt de ingebouwde ruimtevoeler in de regelaar uitgeschakeld. De op dat moment heersende cv-watertemperatuur wordt nu gehandhaafd.

Als het in de overige ruimtes te koud of te warm wordt, kunt u daar de ruimtetemperatuur verhogen of verlagen met draaiknop C op de regelaar. De cv-watertemperatuur wordt hierdoor hoger of lager. Om in deze ruimtes de ruimtetemperatuur verder individueel te regelen, kunt u de radiatoren voorzien van thermostaatkranen.

Toelichting

• De Openhaard functie is alleen te activeren als de regelaar de ruimtetemperatuur gebruikt om de temperatuur te regelen.
• Om te voorkomen dat in de ruimte waar de regelaar hangt, de ruimtetemperatuur te hoog oploopt, is het wenselijk dat u daar de radiatorkranen dichtdraait.
• Wanneer de buitentemperatuurvoeler gebruikt wordt, schakelt de regelaar over op weersafhankelijk regelen.

6.4 Informatie

Via Menu > Informatie kunt u bedrijfsinformatie over uw cv opvragen, bijvoorbeeld de waterdruk in het cv-systeem en verschillende temperaturen. De beschikbare informatie is afhankelijk van uw cv-toestel.

6.5 Weergave van het geschatte energieverbruik

In het informatiemenu vindt u het door de regelaar berekende geschatte energieverbruik. Stel de parameters in voor de juiste berekening: Menu > Instellingen > Installateur > kWh berekening.

Zie
Zie de Installatie- en Servicehandleiding voor meer informatie.

7. Meldingen

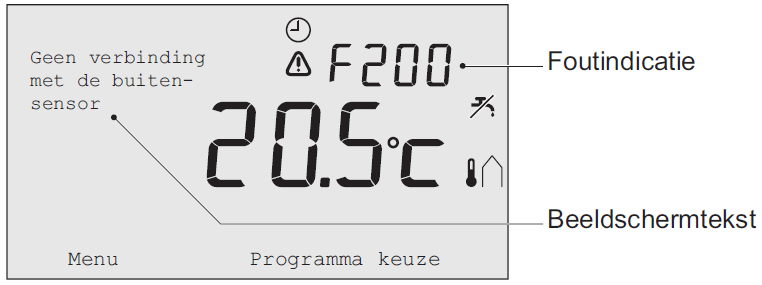

Een foutmelding of servicemelding kan er als volgt uitzien:

7.1 Foutmeldingen

Foutcode - F200	Geen verbinding met buitensensor	en  branden
Beeldschermtekst	Geen verbinding met buitensensor.
Oplossing	Controleer de verbinding van de ketel met de buitentemperatuursensor.
Foutcode - F203	Fout in verbinding met ketel	brandt
Beeldschermtekst	Communicatiefout. Controleer de verbinding.
Oplossing	Controleer de verbinding met de ketel.
Foutcode - F214	Onjuiste meting ruimtetemperatuur	brandt
Beeldschermtekst	Ruimtetemperatuur ligt buiten het meetbereik of de sensor is defect.
Oplossing	Meting van de ruimtetemperatuur is onjuist. Wanneer de ruimtetemperatuur tussen -5°C en 65°C ligt, is mogelijk de temperatuursensor defect. Raadpleeg uw installateur.
Foutcode - F215	Regelaar defect	brandt
Beeldschermtekst	Interne fout. Regelaar is defect.
Oplossing	Raadpleeg uw installateur.
Foutcode - F216	Geen verbinding met basisstation (alleen RF)	en  branden
Beeldschermtekst	Geen communicatie met basisstation.
Oplossing	Controleer of het basisstation bij de ketel aan is en niet in storing staat (raadpleeg indien nodig de handleiding van de zender). Is de verbinding tussen de regelaar en het basisstation verbroken, herstel dan de verbinding als volgt: Zet het basisstation in de verbindingsstand (raadpleeg daarvoor de handleiding van het basisstation). Kies in de regelaar Menu > Instellingen > Gebruikersinst. > Verbinding. Lost dit het probleem niet op, zoek dan voor regelaar en of basisstation een andere locatie of verwijder “obstakels” die het RF-signaal kunnen storen.
Foutcode - F227	Wacht op RF sensor informatie
Beeldschermtekst	Wachten op RF sensor informatie. Dit kan 15 min. duren.
Oplossing	Deze foutcode kan komen na dat de regelaar RF opnieuw opstart, b.v. na batterij uitwisseling. Zodra de regelaar RF een bericht heeft ontvangen van de verbonden RF sensoren zal de melding verdwijnen. Wanneer de RF sensoren zich niet melden, zal na 15 min. een andere foutcode worden weergegeven.
Foutindicatie	Actuele waterdruk te laag	en  branden
Beeldschermtekst	De waterdruk in uw cv-systeem is te laag. Vul het water bij.
Oplossing	Vul het water in het cv-systeem bij. Zie hiervoor de documentatie van uw cv-ketel.
Foutindicatie	E-code: Ketelstoring	brandt
Beeldschermtekst	Ketel storing: Raadpleeg de storingstabel in de gebruikershandleiding van de ketel.
Oplossing	Gebruik de E-code om de storing te vinden in de aan te sturen apparaten, bijvoorbeeld ketel, cascaderegelaar of c-Mix.
Foutindicatie	Batterijen regelaar leeg	en  brandt
Beeldschermtekst	-
Oplossing	De batterijen zijn bijna leeg. Vervang de drie AA-batterijen.

7.2 Servicemelding

Foutindicatie	Service aan ketel noodzakelijk	brandt
Beeldschermtekst	Servicebeurt type (A, B of C) in twee maand nodig. Maak hiervoor een afspraak met uw installateur. Telefoonnummer:
Oplossing	Raadpleeg uw installateur om service uit te laten voeren aan de cv-ketel.

8. Technische specificaties

9. ErP-informatie

9.1 Productkaart
