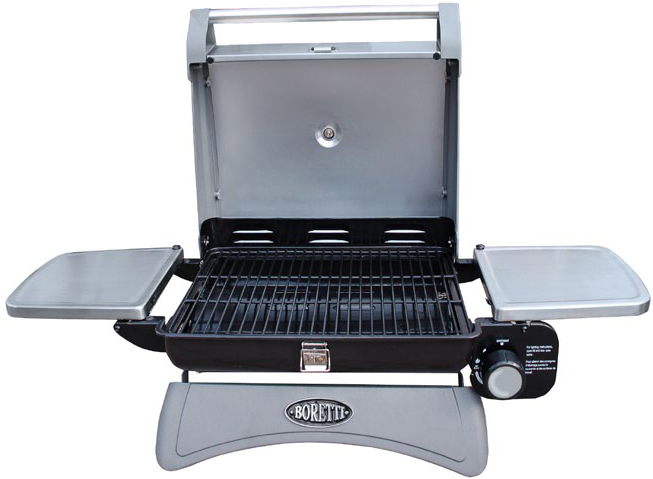

PICCOLINO

VOORWOORD

Boretti feliciteert u met uw nieuwe aanwinst. Tevens dankt Boretti u voor het getoonde vertrouwen in het merk door de aanschaf van dit product.

Wij adviseren u om voor het gebruik deze handleiding aandachtig door te lezen teneinde problemen te voorkomen en u ervan te verzekeren dat u als gebruiker op de hoogte bent van de juiste en veilige werking van dit product.

Mochten er ondanks het lezen van deze handleiding of tijdens het gebruik van uw Boretti vragen ontstaan, dan vernemen wij dat graag van u.

Op de achterzijde van deze handleding kunt u de adresgegevens vinden van Boretti.

Wij wensen u veel plezier!
Boretti

WAARSCHUWING: ALLEEN voor gebruik buitenshuis. NOOIT gebruiken in een onvoldoende geventileerde ruimte!
WAARSCHUWING: LAAT KINDEREN NIET ZONDER TOEZICHT IN DE BUURT VAN DE BARBECUE KOMEN ALS DEZE AANSTAAT.

Inhoudsopgave

Installatie
Technische informatie
Opmerking voor de klant: bewaar dit voor toekomstige raadpleging
De gasfles aan het apparaat aansluiten
Regelaar en slang
Opslag van het apparaat
Gasfles
Het apparaat aansluiten
Op lekkage controleren
De barbecue aansteken
Reiniging en onderhoud
Onderdelenlijst
Meegeleverde hardware lijst
Milieuvoorschriften

Installatie

Gebruik alleen de geleverde slang en slangverbinding!

• Neem contact op met de Klantenservice of uw plaatselijk dealer, als een onderdeel vervangen dient te worden.
• Het gebruik van niet goedgekeurde onderdelen kan onveilige omstandigheden en schade aan het milieu veroorzaken.

Uw barbecue is in 5 stappen klaar voor gebruik. U hoeft alleen de instructies op de volgende afbeeldingen te volgen:

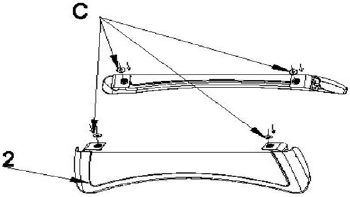

STAP 1.

Doe een ring om elke schroef. Zet de ringen met dubbelzijdig tape vast op elk van de schroefgaten.

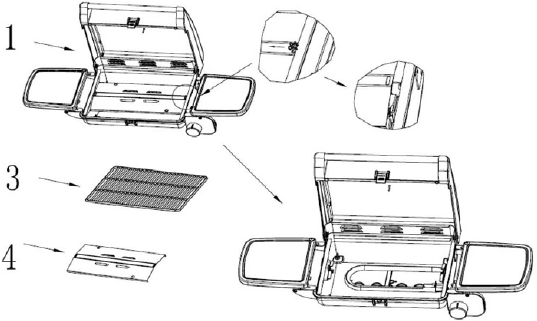

STAP 2.

Verwijder de valmverdeler en het braadrooster uit het casco van de Piccolino.

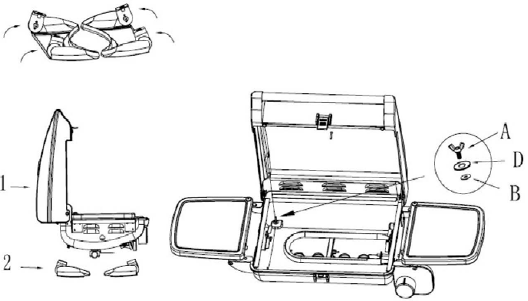

STAP 3.

Plaats de 2 staanders onder het casco van de berbeque, zodanig dat de gaten in de staander corresponderen met de gaten in het casco. Draai nu van boven af de vleugel moeren (A) door de gaten vast in de voor en achter staander.

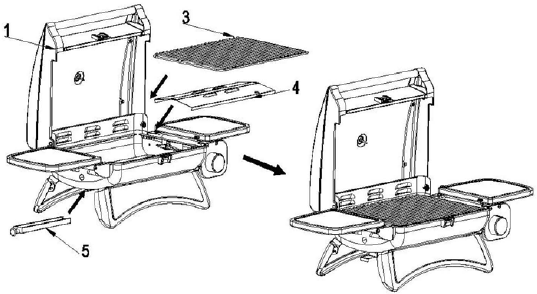

STAP 4.

Plaats de vlamverdeler, het lekbakje, en het Braadrooster terug in het casco van de Piccolino.

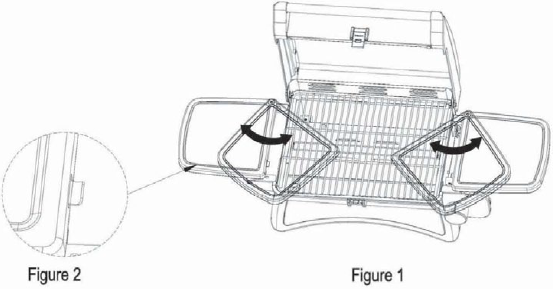

STAP 5.

Als U de bqrbeque opbergt, kunt U de zijbladen eenvoudig naar binnen draaien zoals aangegeven op onderstaande ilustratie.
Let er aub op dat U bij het uitklappen de zijbladen borgt zoals aangegeven in figure 2.

Technische informatie

Ontsteking:
Voor het ontsteken opent U de klep, en klapt U de beide zijtafels naar buiten. Let hierbij op dat de zijfafels goed geborgd zijn. De brander is voorzien van een vonk ontstekingssysteem, waardoor u deze eenvoudig en zonder lucifers kunt ontsteken. U drukt op de bedieningsknop en draait vervolgens de knop naar de linkerzijde. Nu hoort u een tik (vonk). Controleer of de brander is ontstoken. Als dit niet het geval is, draait u de bedieningsknop terug naar de ‘Off’-positie, wancht U 5 minuten en herhaalt u bovenstaande procedure.

BELANGRIJK:
Lees de volgende instructies zorgvuldig door en zorg dat de barbecue juist is geïnstalleerd, gemonteerd en onderhouden. Het niet naleven van deze instructies kan resulteren in ernstig letsel en/of schade aan het apparaat. Neem contact op met uw dealer of het gasbedrijf, indien u vragen heeft over de montage of bediening.

Wacht altijd totdat het apparaat helemaal is afgekoeld, voordat u dit in de transportstand zet.

De grendel van het deksel wordt heet. Wacht tot dit is afgekoeld voordat u het gesloten deksel vergrendelt.

Zorg ervoor dat bij gebruik van de barbecue op de grond lang gras de barbecue niet raakt. Er kan een hevige brand ontstaan, als gedroogd gras in het apparaat komt of dit raakt. Verwijder lang gras alvorens het apparaat te gebruiken. Plaats het apparaat en de gasfles bij gebruik op de grond altijd op een vlakke ondergrond.
De barbecue moet op een afstand van ten minste 1 meter van zijkanten of belemmeringen aan de achterkant (muren, heggen) geplaatst worden en er mogen zich geen belemmeringen boven het apparaat bevinden.

De barbecue mag niet direct geplaatst worden op een gelakte houten tafel, aangezien het lak kan beschadigen. Plaats het apparaat op een niet-ontvlambaar oppervlak tijdens het gebruik. Gebruik het apparaat altijd met de vetlade op zijn plaats.

Opmerking voor de klant: bewaar dit voor toekomstige raadpleging

De gasfles aan het apparaat aansluiten

Dit apparaat is uitsluitend geschikt voor gebruik met lagedrukbutaan of -propaan of LPGmengsels van 30 mbar of 50 mbar (zie het typeplaatje voor gegevens over toevoerdruk) en is uitgerust met de juiste lagedrukregelaar via een flexibele slang. De slang moet met slangklemmen aan de regelaar en het apparaat bevestigd
worden. Deze barbecue is ingesteld op werking met een 28 mbar-regelaar voor butaan en een 37 mbar-regelaar voor propaan. Gebruik een geschikte regelaar die gecertificeerd is overeenkomstig BSEN 12864: 2001. Neem contact op met uw gasbedrijf voor informatie over een geschikte regelaar voor de gasfles.

Regelaar en slang

De regelaar en slang worden niet bij de barbecue geleverd, maar vervangingen zijn beschikbaar in de plaatselijke handel of bij een bevoegde LPG-gasleverancier. Gebruik alleen regelaars en slangen die zijn goedgekeurd voor gebruik van LPG op de bovengenoemde drukwaarden. De levensduur van de regelaar wordt
geschat op 10 jaar. Er wordt aanbevolen dat de regelaar binnen 10 jaar vanaf de fabrieksdatum wordt vervangen. Het gebruik van het verkeerde type regelaar of slang is onveilig. Controleer altijd of u de juiste onderdelen heeft alvorens de barbecue te bedienen. De slang moet overeenkomstig de relevante standaards per land worden gebruikt. De lengte van de slang mag maximaal 1,5 meter zijn. Een versleten of beschadigde slang moet vervangen worden. Zorg dat de slang niet verstopt, geknikt is of in contact staat met een ander onderdeel van de barbecue dan zijn aansluiting.

Opslag van het apparaat

De opslag van het apparaat binnenshuis is uitsluitend toegestaan wanneer de fles is losgehaald en van het apparaat is verwijderd. Wanneer het apparaat langere tijd niet wordt gebruikt, moet het worden opgeslagen in de originele verpakking en op een droge, stofvrije plek.

Gasfles

De gasfles mag niet vallen of hardhandig behandeld worden! Als het apparaat niet in gebruik is, moet de fles losgehaald worden. Plaats de beschermdop op de fles nadat deze van het apparaat is losgehaald. Flessen moeten buitenshuis, in een rechtop-staande stand en buiten het bereik van kinderen worden opgeslagen. De fles mag nooit opgeslagen worden op plaatsen waar de temperatuur stijgt tot meer dan 50°C. De fles niet opslaan bij vlammen, controlelampjes of andere ontstekingsbronnen.

NIET ROKEN.
Deze barbecue is ontworpen voor gebruik buitenshuis en van ontvlambare materialen vandaan. Het is belangrijk dat er zich geen obstructies boven het apparaat bevinden en dat er een minimale afstand van 1 meter van de zijkanten of achterkant van het apparaat is. Het is belangrijk dat de ventilatieopeningen van het
apparaat niet geblokkeerd zijn. De barbecue moet gebruikt worden op een vlakke, stabiele, niet-ontvlambare ondergrond. Het apparaat moet beschermd worden tegen directe wind en zodanig geplaatst en beschermd worden tegen directe indringing van druppend water (bijv. regen). Als het apparaat op een houten tafel wordt geplaatst, moet deze met een nietontvlambare bedekking worden beschermd om het verkleuren van het hout tegen te gaan. Onderdelen die door de fabrikant of zijn vertegenwoordiger zijn afgesloten mogen niet door de gebruiker gewijzigd worden. Er mogen geen aanpassingen aan enig onderdeel van deze barbecue uitgevoerd worden, noch reparaties. Onderhoud mag uitsluitend uitgevoerd worden door een Boretti onderhoudsmonteur.

Het apparaat aansluiten

Sluit de gaskraan aan het apparaat aan door instructie 1 van de ontstekingsinstructies uit te voeren. Zorg vóór de aansluiting dat er geen vuil komt in de kop van de gasfles, de regelaar, brander en branderpoorten. Spinnen en insecten kunnen zich in de brander/venturileiding bij de meetschijf nestelen en deze blokkeren. Een verstopte brander kan brand onder het apparaat veroorzaken. Maak de brandergaten schoon met een heavyduty leidingreiniger. Bevestig de slang aan het apparaat met een klem. Als de slang is vervangen, moet deze met slangklemmen aan het apparaat en de regelaarverbindingen bevestigd worden. Haal de regelaar van de fles (overeenkomstig de instructies die bij de regelaar zijn geleverd), wanneer de barbecue niet in gebruik is. De barbecue mag uitsluitend in een goed geventileerde ruimte gebruikt worden. Niet de stroom verbrandingslucht naar de brander blokkeren wanneer de barbecue in gebruik is.

GEBRUIK DEZE BARBECUE UITSLUITEND BUITENSHUIS CONTROLEER OP LEKKAGE ALVORENS GEBRUIK
Nooit op lekkage controleren met een open vlam. Altijd zeepwater gebruiken.

Op lekkage controleren

Maak een zeepoplossing om lekkage op te sporen door een deel afwasmiddel met 3 delen water te mengen.

Zorg ervoor dat de regelklep “OFF” staat Sluit de regelaar aan op de fles en de ON/OFFklep op de brander aan, en zorg ervoor dat de bevestiging stevig is en draai vervolgens het gas ON.

Borstel de zeepoplossing op de slang en alle verbindingen. Als er bellen ontstaan is er een lek, dat u moet verhelpen voor gebruik.

Test nogmaals nadat u het lek heeft gedicht

Draai het gas OFF bij de fles na het testen.

Als er lekkage is vastgesteld en niet verholpen kan worden: Niet proberen de lekkage zelf te repareren, maar neem contact op met uw gasleverancier.

De barbecue aansteken

Ontstekingsinstructies:

1. Verbind de regelaar aan de gasfles. Draai de gastoevoer op de regelaar naar “ON”. Controleer met behulp van een zeepoplossing op gaslekkage tussen de fles en de regelaar
2. De brander is voorzien van een vonk ontstekingssysteem waardoor u deze eenvoudig en zonder lucifers kunt ontsteken. U drukt op de bedieningsknop en draait vervolgens de knop naar de linkerzijde-Nu hoort u een vonk. Controleer of de brander is ontstoken.
3. Als de brander geen vlam vat, wacht u 5 minuten en herhaalt u stap 2.
4. Pas de hitte aan door aan de naaldafsluiter te draaien van hoog naar laag.
5. Draai om de barbecue “OFF” te zetten, de cilinderklep of regelaarschakelaar naar de stand “OFF” en draai vervolgens de naaldafsluiter op het apparaat rechtsom naar de stand “OFF”.

Waarschuwing: Als de brander geen vlam vat, draai de regelknop uit (rechtsom) en draai ook de cilinderklep uit. Wacht vijf minuten voordat u opnieuw probeert de barbecue aan te steken.

Bedien de barbecue voor het eerste gebruik ongeveer 15 minuten met het deksel gesloten en het gas op HOOG. Hierdoor zullen de interne onderdelen ‘ingebrand’ worden en zullen nare geurtjes van de verf verdwijnen.
Maak de barbecue na elk GEBRUIK schoon. Gebruik GEEN schuur- of ontvlambare middelen.
Deze beschadigen de onderdelen van het product en kunnen brand veroorzaken. Maak schoon met warm water en afwasmiddel.

WAARSCHUWING: De toegankelijke onderdelen kunnen zeer heet zijn. Houd kleine kinderen te allen tijde bij het hete apparaat vandaan (zelfs tijdens het afkoelen). Er wordt aanbevolen dat u beschermende handschoenen (bijv. ovenwanten) draagt in het bijzonder bij het hanteren van hete onderdelen.

Reiniging en onderhoud

OPGELET: Alle reinigings- en onderhoudswerkzaamheden mogen alleen uitgevoerd worden wanneer de barbecue is afgekoeld en wanneer de brandstoftoevoer bij de gasfles is UITgeschakeld.

Reiniging
Het ‘nabranden’ van de barbecue na elk gebruik (ongeveer 15 minuten) beperkt overtollige voedselresten tot een minimum.

Buitenkant
Gebruik een mild schoonmaakmiddel of –soda en heet water. Er kan een niet-schurend schoonmaakpoeder worden gebruikt op hardnekkige vlekken. Spoel dit na met water. Als de binnenkant van het barbecuedeksel het uiterlijk heeft van afbladderende verf, is het aangekoekte vet koolstof geworden en laat los. Maak grondig schoon met veel heet water en afwasmiddel. Spoel na met water en laat volledig drogen.

 GEBRUIK NOOIT OVENREINIGER.
Binnenkant van de barbecuebodem Verwijder restanten met een borstel, schraper en/of schoonmaakdoek en maak vervolgens schoon met een zeepoplossing. Spoel na met water en laat drogen.

Barbecuerooster
Gebruik een milde oplossing van water en zeep. Er kan een niet-schurend schoonmaakpoeder worden gebruikt op hardnekkige vlekken. Spoel dit na met water.

De brander schoonmaken
Draai het gas UIT bij de regelknop en haal de fles los. Maak de brander schoon met een zachte borstel of blaas schoon met perslucht en veeg af met een doek. Maak de verstopte poorten schoon met een leidingreiniger of stijve draad (zoals een rechtgebogen paperclip). Inspecteer de brander op schade (barsten of
gaten). Als er schade wordt geconstateerd, vervang de brander. Plaats de brander terug, controleer of de meetschijven van de gasklep juist zijn geplaatst en in de branderinlaat (venturi) zijn bevestigd.

Onderhoud
De gasbarbecue moet jaarlijks door een gekwalificeerd en geregistreerd persoon worden onderhouden.

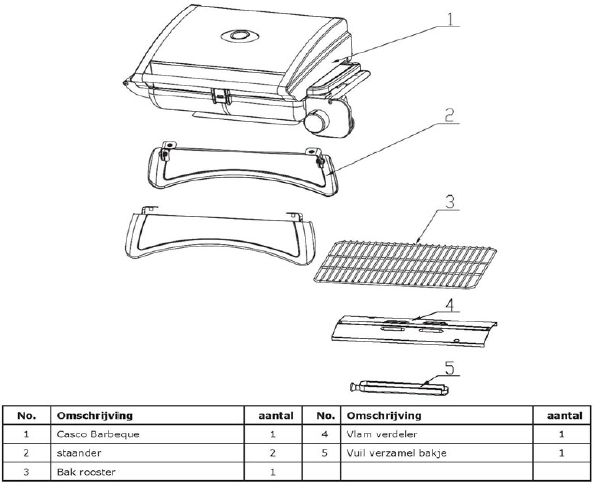

Onderdelenlijst

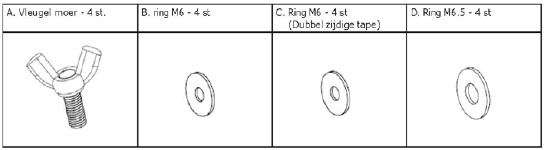

Meegeleverde hardware lijst

Milieuvoorschriften

Laat de verpakkingsresten nooit onbeheerd achter. Scheid de diverse verpakkingsmaterialen per soort en lever ze af bij het dichtstbijzijnde afvalscheidingstation binnen uw gemeente. Wij gebruiken voor de verpakking van onze producten niet-vervuilende en dus milieuvriendelijke en recyclebare materialen. Wij vragen daarom uw medewerking door te zorgen voor een juiste verwerking van het verpakkingsmateriaal. De adressen van de centra voor het verzamelen, de recycling of de verwerking zijn beschikbaar bij uw wederverkoper of bij de plaatselijke betrokken instanties. Laat de verpakking of delen ervan niet zomaar ergens achter. Dit kan gevaar van verstikking opleveren voor kinderen, vooral de plastic zakjes. U moet ook zorgen voor een correcte verwerking van het oude apparaat.

Belangrijk: bezorg het apparaat bij het plaatselijk bevoegde bedrijf voor het inzamelen van afgedankte huishoudelijke apparaten. Met een correcte verwerking kunnen waardevolle materialen op intelligente  wijze gerecycled worden. Voordat u uw apparaat wegdoet is het belangrijk dat u de deuren verwijdert en de rekken in de gebruiksstand laat om te voorkomen dat spelende kinderen opgesloten raken in de ovenruimte. Verder moet u de elektrische voedingskabel afsnijden en samen met de stekker verwijderen. De richtlijn bepaalt de normen voor het inzamelen en recyclen van de afgedankte apparatuur welke gelden voor het gehele territorium van de Europese Unie.
